فروشگاه لاله زار آنلاین در این مقاله قصد دارد توضیحی مختصری در مورد کنتاکتور های برق برای شما ارائه دهد تا علاوه بر آشنایی با نحوه عملکرد این لوازم از انواع مدل های این محصول و کاربرد و اهمیت وجود آن در صنعت برق آگاهی جامعی داشته باشید تا با دیده باز محصول مورد نیاز خود را انتخاب و استفاده کنید .پس در ادامه همراه ما باشید:
تعریف کنتاکتور
«کنتاکتور» (Contactor) یک وسیله کنترلی الکترومکانیکی است که برای ایجاد یا قطع ارتباط بین بار و منبع تغذیه استفاده میشود. استفاده از کنتاکتور شبیه به رله است. اما دستگاه مورد استفاده برای کاربردهایی با جریان بالاتر به عنوان کنتاکتور و دستگاه مورد استفاده در موارد جریان پایینتر به عنوان رله شناخته میشود.
کنتاکتور بر اساس کاربرد و بار متصل به تعداد کنتاکتهای مختلفی دارد. به طور کلی، این کنتاکتها در دو حالت «معمولاً باز» (Normally Open) یا NO و «معمولاً بسته» (Normally Closed) یا NC قرار میگیرند. متداولترین کاربرد
کنتاکتور در استارتر است که برای روشن و خاموش کردن تجهیزاتی مانند موتور، ترانسفورماتور و غیره به کار میرود.
کنتاکتور، مشابه رله، یک سوئیچ کنترل شده الکتریکی است که برای قطع و وصل مدار قدرت استفاده میشود. با این تفاوت که محدوده اندازه جریان در کنتاکتور بالاتر است. کنتاکتور توسط یک مدار (فرمان) کنترل میشود که سطح انرژی بسیار کمتری نسبت به مدار سوئیچینگ (قدرت) دارد.
کنتاکتور مغناطیسی یک سوئیچ است که به صورت مغناطیسی عمل میکند . و در صورت لزوم مدار الکتریکی را بسته یا باز میکند. جزئیات بیشتر این نوع کنتاکتور را در ادامه بیان خواهیم کرد.
یک کنتاکتور دارای سه بخش اصلی است:
- بوبین یا الکترومگنت
- محفظه یا قاب
- کنتاکتها
عملکرد کنتاکتور
یک میدان الکترومغناطیسی هنگام انرژیدار شدن سیمپیچ الکترومغناطیسی تولید میشود. همانگونه که در ساختار کنتاکتور مشاهده کردیم، کنتاکت متحرک کنتاکتور به بوبین (میله فلزی) آهنربا متصل میشود. هنگامی که میدان الکترومغناطیسی تولید میشود .
به بوبین نیرو وارد شده و به سمت کنتاکت ثابت جابهجا میشود. نیروی تولید شده توسط سیمپیچ بیشتر از نیروی فنر است. تا زمانی که انرژی سیمپیچ تخلیه نشود، هر دو کنتاکت در این موقعیت باقی میمانند.
پس از تخلیه انرژی سیمپیچ، نیروی الکترومغناطیسی صفر است و بوبین به دلیل نیروی فنر به عقب و حالت نرمال (موقعیت OFF) بر میگردد. کنتاکتورها برای عملکرد قطع و وصل سریع طراحی شدهاند.
ورودی سیمپیچ کنتاکتور میتواند AC یا DC باشد یا در برخی موارد از سیمپیچ یونیورسال (هم AC و هم DC) به عنوان سیمپیچ الکترومغناطیسی استفاده میشود. برق کمی در کنتاکتها تلف میشود و از یک مدار اکونایزر برای کاهش این اتلاف استفاده میشود.
در حین اتصال و قطع کنتاکتها، یک قوس بین آنها ایجاد میشود. این قوس ممکن است باعث کاهش عمر کنتاکتور شود، زیرا دمای کنتاکتها در این حالت افزایش مییابد. در اثر قوس، گازهای مضر مانند مونوکسید تولید میشود. از این رو، روشهای مختلفی برای کنترل و انقراض قوس ها استفاده می شود.
کاربرد کنتاکتورها :
- رایجترین کاربرد کنتاکتور در استارتر یا راهاندازی موتور است. در این مورد، کنتاکتور به همراه حفاظتهای اضافه بار و اتصال کوتاه موتورهای صنعتی استفاده میشود.
- استفاده از کنتاکتورها با مدارشکن، ایمنی عملکرد بار در صنایع را تضمین میکند. در چنین کاربردهایی، از کنتاکتورها برای جابهجایی سریع بار استفاده میشود.
- کنتاکتورها برای اتوماسیون چراغها برای مصارف روشنایی صنعتی، تجاری و مسکونی استفاده میشوند. برای این کاربرد، رله نوع لچ (Latch) با کار میرود . که دو سیمپیچ دارد، یکی برای کنتاکت باز و دیگری برای کنتاکت بسته.
- کنتاکتورهای تکپل برای کار با بار ۱۲ ولت DC در خودرو به کار میروند.
- کنتاکتور در رله جیوهای و رله تر شده . در جیوه استفاده میشود.
- کنتاکتورهای دو پل (3 سیمه و تک فاز) برای کار با بار ولتاژ ۲۴۰ ولت AC مانند تهویه هوا به کار میروند.
- موارد فوق تنها بخشی از کابردهای کنتاکتور هستند که شما عزیزان می توانید این محصولات را با کیفیت عالی از شرکت لاله زار آنلاین تهیه و خریداری کنید .
انواع کنتاکتور
1- سوئیچ تیغه چاقویی :
کنتاکتورهای تیغه چاقویی قدیمیترین نوع کنتاکتورها هستند که برای خاموش و روشن کردن موتورهای برقی مورد استفاده قرار میگیرد. این کنتاکتورها از نوار یا تیغه فلزی همراه با یک اهرم تشکیل شدهاند. از اهرم برای بالا و پایین کشیدن نوارهای فلزی استفاده میشود. کنتاکتور با سوئیچ تیغه چاقویی یک کنتاکتور دستی است و قطع و وصل سریع آن به صورت دستی بسیار دشوار است. همچنین امکان از بین رفتن کنتاکتها نیز وجود دارد.
جریان بار کامل از کنتاکتها عبور میکند و از این رو برای موتور بزرگ، جریان بار کامل بسیار زیاد است. در این شرایط، مشکل ایجاد قوس بین کنتاکتها وجود دارد و خاموش کردن آن دشوار است. مشکل دوم اتلاف توان است. از آنجا که جریان بسیار زیاد است، مقدار زیادی از انرژی توسط کنتاکتها تلف میشود.
مشکل سوم نیز ایمنی است. بنابراین، این نوع کنتاکتور به بهبود نیاز دارد. طول عمر این کنتاکتورها بسیار کم است، زیرا احتمال خوردگی کنتاکتها به دلیل رطوبت وجود دارد. به دلیل مشکلات و خطرات کاری، از این کنتاکتور به ندرت استفاده میشود.
2- کنتاکتورهای دستی (کنتاکتورهای دو تکه) :
کنتاکتورهای تیغه چاقویی مضرات زیادی دارند. از این رو، برای رفع این معایب، کنتاکتورهای دستی معرفی شدهاند. این نوع کنتاکتورها برای کار با واحد کوچکتر بیخطر هستند.
3- کنتاکتور دستی :
کنتاکتورهای دستی این امکان را به ما میدهند تا در یک فضای کوچکتر با جریان بیشتری کار کنیم. کنتاکتهای دو تکه اتصال را تقسیم کرده و دو مجموعه کنتاکت ایجاد میکنند. همانطور که از نام این کنتاکتورها پیداست، نمیتوان آنها را با ریموت یا به صورت بیسیم کنترل کرد و باید به صورت دستی کنترل شوند. بنابراین، اپراتور به صورت دستی آنها را روشن و خاموش میکند.
4- کنتاکتورهای مغناطیسی :
طراحی این نوع کنتاکتورها در بین سایر انواع کنتاکتورها از همه پیشرفتهتر است. این کنتاکتورها از نوع الکترومغناطیسی هستند و میتوانند به طور خودکار کار کنند و برای روشن و خاموش کردن بار به مدار کنترل کوچکی نیاز دارند. بنابراین عملکرد این کنتاکتورها در مقایسه با کنتاکتورهای دستی بی خطر است.

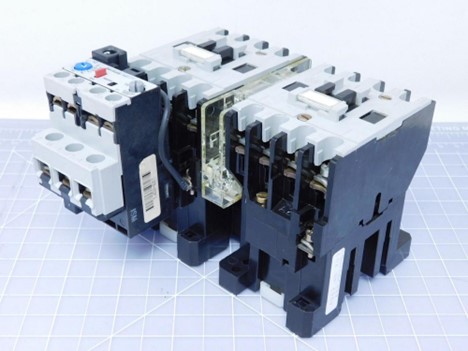

کنتاکتورهای مغناطیسی پرکاربردترین کنتاکتورها در کاربردهای صنعتی هستند. عملکرد کنتاکتورهای مغناطیسی به صورت الکترومکانیکی انجام میشود و به همین دلیل، برای برقراری ارتباط بین بار و منبع تغذیه، به مقدار بسیار کمی جریان نیاز دارند. شکل زیر یک کنتاکتور مغناطیسی را نشان میدهد.
