کلید مینیاتوری یا فیوز مینیاتوری MCB (Miniature Circuit Breaker) یکی از مهمترین تجهیزات برق صنعتی می باشد . به بیان ساده کلید مینیاتوری در مدار با جریان پایین و یا در تابلو های روشنایی و تابلو های توزیع با توان کم و یا جهت حفاظت مدارات کنترل و فرمان تجهیزات و تأسیسات برقی استفاده می شود و در صورت به وجود آمدن اشکالی در مدار بطور خودکار مدار را قطع می کند و در نتیجه از وسایل و سیم کشی محافظت می کند.
ویژگی های کلید مینیاتوری
- امنیت پیوسته سیستم
- حفاظت انواع مدار الکتریکی
- رنج گسترده جریان فیوزحفاظت مدار جریان مستقیم
- حفاظت مدار روشنایی ساختمان ها
- کاربرد کلید مینیاتوری
- حفاظت مدار الکتریکی در صنایع
- حفاظت مدار الکتریکی در صنایعانتهای خط توزیع ولتاژ ضعیف
- حفاظت مدار موتور الکتریکی
- حفاظت مدارهای الکتریکی در تمامی صنایع
- حفاظت مدار ترانسفورماتورهای الکتریکی
- تشخیص سریع خطای اتصال کوتاه و اضافه بار حرارتی در کمترین زمان
- قدرت انتخاب گسترده
- امنیت عملکرد و نگهداری در مدارات برق صنعتی
- پاسخ برای تمامی زیر ساخت ها (برق صنعتی و برق ساختمان)
- حفاظت بهینه خط ایده آل برای حفاظت الکتریکی و قطع اتوماتیک دقیق
- استفاده از مینیاتوری در روشنایی کارخانه ها
- استفاده از مینیاتوری در روشنایی کارخانه ها
- کلید های مینیاتوری تک فاز و سه فاز
به طور کلی کلیدهای مینیاتور تک فاز و سه فاز بایکدیگر تفاوت زیادی ندارند و تمامی آنها به نوعی وظیفه دارند از لوازم برقی خانه و محل کار شما محافظت کنند. تفاوت کلید مینیاتوری تک فاز و سه فاز در استفاده از آنها به عنوان فیوز است. به همین دلیل در صورت قطع شدن برق و پریدن فیوز، نیازی به تعویض کردن آن نمیباشد و فقط با فشردن یک کلید میتوان برق را مجدد وصل کرد.
جریانی که برای قطع شدن و پریدن این کلیدها به عنوان فیوز نیاز است، ولتاژ زیادی نمیباشد، و با کوچک ترین جریان قطع میشود و از خرابی وسایل برقی جلوگیری میکند. حداکثر جریان کلیدهای مینیاتوری سه فاز 100 آمپر میباشد که ولتاژ زیادی به حساب نمیآید. جنس بدنه در این مدل از کلیدهای مینیاتوری، ABS است که میتوان گفت مقاومت بالایی در برابر عوامل مختلف دارد.
برترین برند های کلید مینیاتوری در بازار ایران
* برند کلید مینیاتوری هیوندای
شرکت هیوندای نیز که یکی از مشهورترین شرکتهای کرهای است درزمینه تولید کلید مینیاتوری نیز فعال داشته و همین مسئله باعث شده تا شما بتوانید از محصولات تولیدشده توسط این برند در دو بخش صنعتی و خانگی نیز استفاده کرده و نیاز خود را برطرف کنی
* برند ال اس
شرکت کرهای ال اس یکی دیگر از برندهایی است که درزمینه تولی کلید مینیاتوری فعالیت دارد. محصولات این شرکت به کشورهای مختلفی ارسال میشود و این مسئله باعث شده تا افراد در سراسر دنیا بتوانند از محصولات ال اس استفاده کنند.
* کلید مینیاتوری برند اشنایدر الکتریک
اشنایدر نیز یک مارک مشهور و قابل اعتماد در زمینه برق صنعتی و فیوزهای مینیاتوری است. آنها مجموعهای گسترده از فیوزهای مختلف را تولید میکنند که در صنایع مختلف استفاده میشوند . برند اشنایدر به دلیل شهرت بالا در زمینه برق صنعتی با قیمت های بالایی به نسبت سایر برند ها عرضه می گردد .
* کلید مینیاتوری برند لگراند
شرکت لگراند نیز یکی دیگر از برندهای فعال درزمینه تولید کلید مینیاتوری است. این شرکت در کشور فرانسه فعال است و این شرکت نیز جز بهترین برندهای کلید مینیاتوری بهحساب میآید.
نکته مهمی که باید به آن توجه داشته باشید این است که کلید مینیاتوری لگراند جزو کلیدهای ایمنی بهحساب میآیند و به همین دلیل وظیفه این دسته از کلیدها محافظت از دستگاههای برقی خانگی و صنعتی است.
به همین دلیل استفاده از کلیدهای لگراند در برابر آسیبها و خطرات ناشی از جریان اتصال کوتاه و رد شدن بار اضافه از تجهیزات شما مراقبت میکند. همچنین این امکان وجود دارد تا بتوانید بر روی فیوز مینیاتوری لگراند تجهیزات مختلفی نظیر کنتاکت کمکی و موتورهای اتوماتیک را نیز بهراحتی نصبکرده و به بهترین شکل ممکن از آن استفاده کنید.

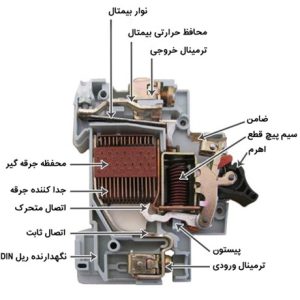

ساختار کلید مینیاتوری
کلید های مینیاتوری در 5 کلاس طبقه بندی می شوند :
1- کلید مینیاتوری کلاس B:
در کلید مینیاتوری نوع B با فرض اینکه جریان نامی In باشد، در صورتی که جریان عبور از کلید کمتر از ۳ برابر جریان نامی باشد، کلید مدار را در حالت اضافه بار در نظر گرفته و قطع آنی انجام نمی پذیرد ولی هنگامی که جریان به سه تا پنج برابر جریان نامی برسد، جریان عبوری را اتصال کوتاه فرض کرده و قطع می کند.
کلید مینیاتوری نوع B عموماً در مصارف غیرموتوری مثل مصارف خانگی و روشنایی کاربرد دارند. به عبارت دیگر این نوع از کلیدها برای حفاظت مدارهای مقاومتی مورد استفاده قرار می گیرند. این کلید به فیوز مینیاتوری تندکار نیز معروف است. برای دریافت لیست قیمت کلید مینیاتوری کلاس B اشنایدر کلیک کنید.
2- کلید مینیاتوری کلاس C:
این کلیدها برای راه اندازی موتورهایی که توان کم دارد و جریان راه اندازی بالایی ندارد استفاده می شود.
نام دیگر کلید مینیاتوری کلاس C، کلید مینیاتوری موتوری است در کلید مینیاتوری نوع C با فرض اینکه جریان نامی کلید In باشد، در صورتی که جریان عبوری از کلید کمتر از ۵ برابر جریان نامی باشد، کلید مدار در حالت اضافه بار عمل کرده و هنگامی که جریان بین ۵ تا ۱۰ برابر جریان نامی برسد، جریان عبوری را اتصال کوتاه فرض می کند.
کلیدهای نوع C در مسیر وسایل موتوردار نصب می گردند. به عبارت دیگر این نوع از کلیدها برای حفاظت مدارهای موتوری مورد استفاده قرار می گیرند.این فیوزها را فیوز مینیاتوری کندکار نیز می نامند.
3- کلید مینیاتوری کلاس D:
به منظور حفاظت بارهای خازنی و یا بارهایی که جریان هجومی می کشند، مانند مصارف صنعتی خاص همچون مولد های اشعه ایکس X-Ray و یا ترانسفورماتورها استفاده می شود. در کلید مینیاتوری نوع D با فرض این که جریان نامی کلید In باشد، در صورتی که جریان عبوری از کلید کمتر از ۱۰ برابر جریان نامی باشد، کلید مدار را در حالت اضافه بار در نظر گرفته و قطع آنی انجام نمی پذیرد ولی هنگامی که جریان بین ۱۰ تا ۱۵ برابر جریان نامی برسد، جریان عبوری را اتصال کوتاه فرض کرده و قطع می کند.
از آنجایی که این نوع کلی در ضریبی از جریان های نامی بزرگتر نسبت به نوع B و C عمل قطع را انجام می دهد به آن موتوری سخت نیز گفته می شود. کلیدهای نوع D در مسیر وسایل موتوری با جریان راه اندازی بالاتر از ۱۰ برابر جریان نامی نصب می شوند و زمان قطع آن از تمامی کلاس ها بیشتر است.
4- کلید مینیاتوری کلاس K:
نوع K برای حفاظت در مدارات قدرت، ترانسفورماتور و موتورها استفاده می شود. در این نوع از حد جریان برای قطع در موارد اضافه بار کمتر از سایر کلیدها است و هنگام به وجود آمدن اضافه بار مدار را سریعتر قطع می کند ولی در موارد اتصال کوتاه منحنی قطع این نوع کلیدها بین کلاس D و C است.
5- کلید مینیاتوری کلاس Z:
این نوع از کلید مینیاتوری هنگامی که جریان عبوری از جریان نامی بیشتر شود در یک مدت زمان خاص (که از تمامی کلاس ها کمتر است) طبق منحنی قطع، فرمان قطع را صادر می کند. حساسیت این نوع از کلیدها، هم در مواقع اضافه بار و هم اتصال کوتاه از تمامی کلاس ها بیشتر است و در صورت بروز خطا مدار را سریعتر قطع می کند. بنابراین کاربرد این نوع فیوز مینیاتوری در مدارات با حساسیت بالا می باشد.
